一、概述
HTF/BTF系列消防排烟风机是应用航空机翼理论及流体动力学全三维流场分析技术开发的新型通风设备，它具有空气动力性能优、效率高、噪声低、使用方便及运行可靠等特点。
GTWF系列通风机经国家消防装备监督质量检验中心按GA211-2009《消防排烟风机耐高温实验方法》进行耐高温试验，在介质温度300℃高温条件下连续运转60分钟以上，100℃温度条件下连续运转20小时/次不损坏。
GTBF系列防爆通风机按国标GB26410－2011《防爆通风机》设计与制造，并通过相应检验与检测。

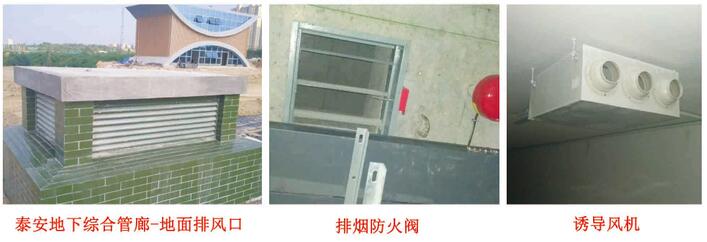

HTF系列通风机适用于城市综合管廊、化工、电力、纺织及建筑等行业。在火灾发生的特殊情况下，该系列通风机可用作消防排烟用途；在正常情况下，可用于上述场合的通风换气。
BTF系列防爆通风机适用于城市管廊天然气管道舱和含有污水管道舱室的通风换气，亦适用于其它二类爆炸环境的通风换气。
二、结构特点

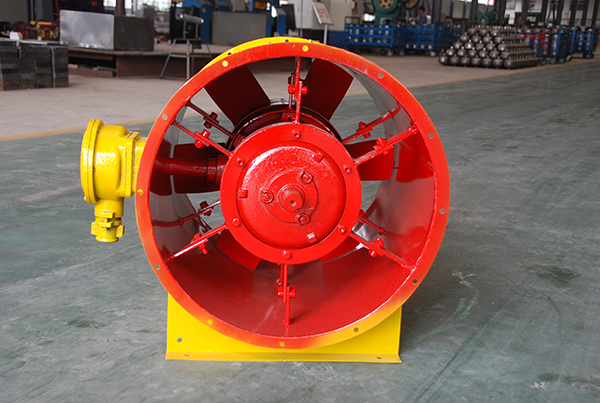

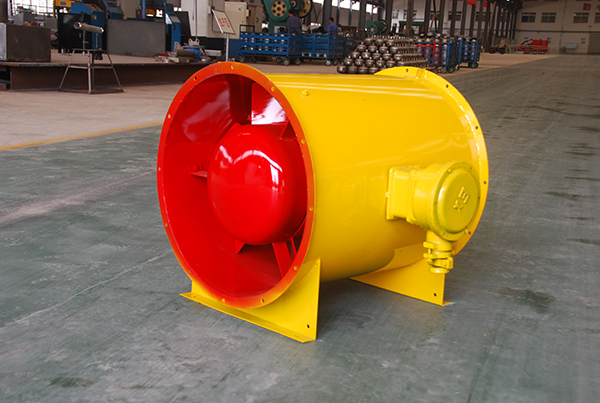

通风机为轴流式结构，主要由叶轮、流线体、电动机、主风筒、电机支撑架、通风机支架等组成。采用A式传动方式。
叶轮为钢制，由叶片与轮毂组成。叶片模压成形，具有按机翼型中位面设计制作的空间扭曲结构特征；轮毂液压拉伸成型，叶片与轮毂焊接装配成形。叶轮经静平衡、动平衡校正，平衡精度不大于G5.6级。
流线体为钢制，采用液压拉伸成型；其子午面形状为流线型，用于减小通风机入口气流的流动阻力。
HTF系列通风机的电动机有两种类型：一种是绝缘等级为F级，另一种绝缘等级为H级。BTF系列通风机的电动机为隔爆型。电动机均采用瑞典SKF轴承。H160及以上电动机轴承结构设置有 注排油装置，可不停机加注轴承润滑脂。根据用户要求还可在H200及以上电机增设轴承温度监控装置，当轴承运行异常过热时可自动报警或停机。主风筒与两端法兰采用整体翻边旋压而成，具有较高的整体刚性。BTF系列防爆通风机主风筒相对于旋转叶轮的内圆周上镶嵌有黄铜板，并由黄铜铆钉铆固，以防止叶轮旋转时叶尖与外壳相摩擦而产生火花。
按电机冷却方式：HTF系列消防排烟通风机按电机冷却方式分为两种类型，一种是采用H级绝缘电机，其自身具有耐高温特征，电机可直接置于风流中；另一种是采用F级绝缘电机，电机置于一保护内筒中，并依靠单独的离心叶轮进行冷却；两者相比较，采用H级绝缘电机的结构具有较高的效率。
按安装方式：分为卧式和立式（屋顶式）。
按风量风压高低：分为高压＋中高流量型、中压＋中等流量型和低压小流量型。
按调速方式分：单速、双速和无级调速。
HTF和BTF两大系列通风机在风压风量方面各具备三种性能等级，再辅以变频调速方式，具
有宽广的性能调节范围，基本覆盖了上述行业的用风需求。当采用变频调节时，建议调节频率锁
定在25Hz~50Hz）。
2、型号含义
以叶轮直径为500mm的通风机为例进行说明。
消防排烟通风机：HTF-11№5.0（H/M/L）（A/B）
其中H为高温代号；TF为通风机缩写；数字11中，前者表示第一次气动力设计，后者表示第一次结构设计；№5.0为以分米表示的叶轮直径；括号（H/M/L）中H表示高压型，M表示中压型，L表示低压型；（A/B）中A表示通风机为卧式安装（A字母可省略），B表示立式安装。
防爆通风机： BTF－11№5.0（H/M/L）（A/B）
其中 B为防爆代号；TF为通风机缩写；数字11中，前者表示第一次气动力设计，后者表示第一次结构设计；№5.0为以分米表示的叶轮直径；括号（H/M/L）中H表示高压型，M表示中压型，L表示低压型；（A/B）中A表示通风机为卧式安装（A字母可省略），B表示立式安装。
四、工作条件
正常工作环境温度：-15℃~+45℃，在此温度范围内通风机可连续运转。
HTF系列在火灾状态下：当温度在100℃时，可连续运转20h；当温度为300℃时，可连续运转1h。
工作场所湿度：＜90%。
海拔：不超过1000m
介质条件：空气，含尘量不超过100mg/m3。
工作电源：三相，380V/50Hz。
电机工作方式：连续定额（S1）。
户外防腐型(WF1) ：适用于户外且具有中等腐蚀性介质场所。
五、通风机成套供应范围
1. 标准配置
叶轮1个；机壳1个（含主风筒、电机支架、风机支架）；电机1台；流线体1个。
2.备选件及附件（订货时注明是否购买）
减震器；电机启动控制箱；通风机出、入口网罩；过渡法兰；通风机进出口软接管；通风机出口导流防护罩；电机轴承温度监控装置；通风机入口消声器；通风机出口消声器。
3.定货须知
定货时指明采用H级绝缘电机或者是F级绝缘电机。
性能参数表中所给出的性能数据是针对通风机单一叶片安装角的通风机特性，通过改变叶片角度及电机功率可大幅度地改变通风机的性能范围。因此，国泰公司可根据用户需求为用户选择设计合适的通风机设备。
